5.7英寸、STN黑白、8级灰度＋闪烁、带128KB SRAM卡及时钟功能
|
项目/型号 |
V606eM20 |
|
|
电源 |
额定电压 |
24V DC |
|
|
电压允许范围 |
24V DC±10% |
|
|
允许瞬时停电时间 |
1ms以内 |
|
|
消耗电力功率 |
10W以下 |
|
|
侵入电流 |
10A, 1ms以下 |
|
|
绝缘电阻 |
500VDC，10MΩ以上 |
|
|
工作环境 |
运行温度 |
0℃～+50℃ |
|
|
存储温度 |
-10℃～+60℃ |
|
|
环境湿度 |
85%RH以下（无凝露） |
|
|
耐溶剂性能 |
无金属切削，油污，有机溶剂 |
|
|
大气 |
无腐蚀性气体和导电尘埃 |
|
|
机械工作条件 |
耐振荡 |
震动频率10～150HZ，加速度：9.8m/s2(1.0G) ，脉宽：0.075mm，X.Y.Z:3个方向1小时 |
|
|
耐冲击 |
冲击波形：半正弦波，尖峰加速度：147m/s2(15G)，X.Y.Z:3个方向6次 |
|
|
电气工作条件 |
抗干扰 |
1000VP-P(脉冲宽度1us，脉冲上沿时间：1ns) |
|
|
抗静电特性 |
符合IEC61000-4-2，接触：6KV，空气：8KV |
|
|
安装环境 |
接地 |
接地电阻：小于100Ω |
|
|
防护等级 |
前面板：IP65，后面板：IP20 |
|
|
冷却 |
自然冷却 |
|
|
重量 |
大约0.8KG |
|
|

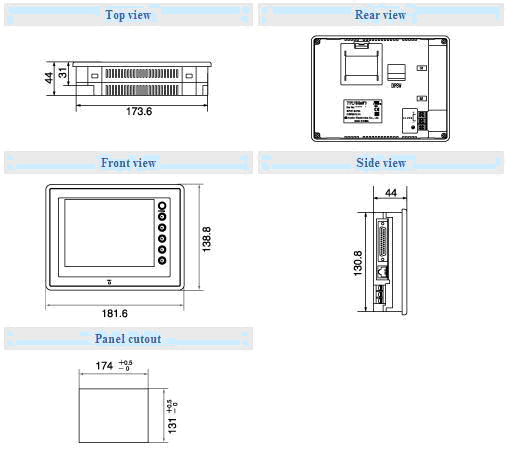

外形尺寸(mm) |
181.6×138.8×44 |
|
|
开孔尺寸(mm) |
|
174 |
+0.5 |
× |
131 |
+0.5 |
|
|
-0 |
-0 |
|
|
|
外观颜色 |
黑色 |
|
|
材料 |
PC/PS |
|
|
|
|
|
项目/型号（对比） |
V606eC20 |
V606eM10/20 |
|
|
显示特性 |
屏幕存储器 |
大约760KB |
|
|
显示尺寸 |
5.7英寸 |
|
|
显示材料 |
STN彩色LCD |
STN黑白LCD |
|
|
分辨率 |
320*240 |
|
|
颜色 |
16色+闪烁 |
8级灰度+闪烁 |
|
|
背光灯 |
CCFL |
|
|
背光灯寿命 |
大约54000小时 |
大约50000小时 |
|
|
背光灯自动关 |
正常点亮（可由用户设置） |
|
|
电源指示灯 |
电源上电即点亮 |
|
|
对比度控制 |
可调整 |
|
|
亮度控制 |
不可调 |
|
|
字符大小 |
1/4 |
40列×30行 |
|
|
1字节 |
40列×15行 |
|
|
2字节 |
20列×15行 |
|
|
字符倍数 |
X:1－8倍，Y:1－8倍 |
|
|
触摸特性 |
操作方式 |
模拟电阻式 |
|
|
触摸分辨率 |
模拟：1024（W）×1024（H） |
|
|
机械寿命 |
100万次以上 |
|
|
表面处理 |
坚硬涂层，非眩光精加工5% |
|
|
功能开关 |
功能开关数目 |
6个开关 |
|
|
实时时钟 |
内置 |
|
|
外部接口 |
与PLC连接（CN1：D-sub 25pins） |
RS-232，RS-422/485，异步方式，数据长度：7、8位，奇偶校验：奇、偶、无，停止位：1、2 位，波特率：4800、9600、19200、38400、57600bps |
|
|
数据传送/其他外部接口1（modular 8针） |
RS-232C，RS-422/485(2-线系统），CREC，条形码阅读机，V-I/O，Multi-Link 2，温控器网络/PLC2WAY，V-Link，Modbus，Printer |
|
|
时钟&存储器备份 |
电池 |
硬币型锂一次性电池 |
|
|
存储器备份 |
SRAM 128KB(V606eM10除外) |
|
|
备份期限 |
五年（环境温度25℃） |
|
|
日历精度 |
中断±90秒每月（环境温度25℃） |
|
