项目/型号

V715X

V715XD

AC

DC

遵照标准

_

CE marking:
EN61000-6-2,
EN55011 Class A
UL/cUL:UL60950

电源

额定电压

AC100-240V

DC24V

电压允许范围

AC100-240V±10%

DC24V±10%

允许瞬时停电时间

20ms以内

1ms以内

消耗电力功率

90VA以下

40W以下

侵入电流

15A,10ms以下(100VAC)32A,10ms以下(200VAC)

30A，1ms以下

抗电压冲击

1500VAC，1分钟（和FG端子之间）

500VAC，1分钟（和FG端子之间）

绝缘电阻

500VDC,10MΩ以上

工作环境

运行温度

0℃～+40℃

存储温度

-10℃～+50℃

环境湿度

85%RH以下（无凝露）

运行海拔

2000m以下

耐溶剂性能

无金属切削，油污，有机溶剂

大气

无腐蚀性气体和导电尘埃

机械工作条件

耐振荡

震动频率10～150HZ，加速度：9.8m/s²(1.0G) ，脉宽：0.075mm，X.Y.Z:3个方向1小时

耐冲击

冲击波形：半正弦波，尖峰加速度：147m/s²(15G)，X.Y.Z:3个方向6次

电气工作条件

抗干扰

1500VP-P(脉冲宽度1us，脉冲上沿时间：1ns)

1000VP-P(脉冲宽度1us，脉冲上沿时间：1ns)

抗静电特性

符合IEC61000-4-2，接触：6KV，空气：8KV

安装环境

接地

接地电阻：小于100Ω

防护等级

前面板：IP65，后盖板：IP20

冷却

自然冷却

重量

大约5.2KG

大约5.0KG

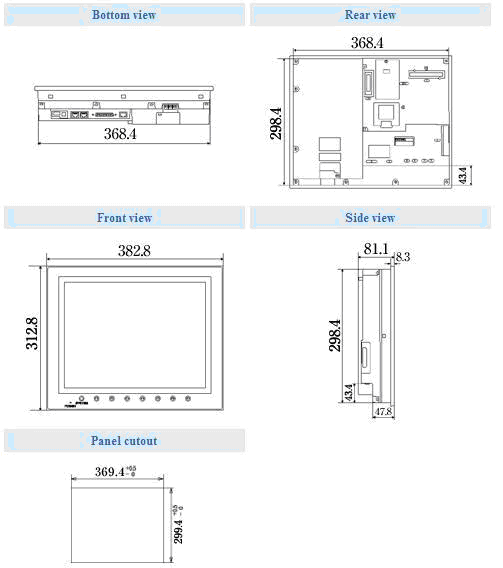

外形尺寸(mm)

382.8×312.8×81.1

开孔尺寸(mm)

外观颜色

—

材料

铝

项目/型号

V715X

显示特性

屏幕存储器

大约4992KB

显示尺寸

15英寸

显示材料

TFT彩色LCD

分辨率

1024×768

颜色

32768色+16色闪烁

背光灯

CCFL（用户可更换）

背光灯自动关

正常点亮（可由用户设置）

电源指示灯

电源上电即点亮

对比度控制

不可调

亮度控制

128级

字符大小

1/4

127列×96行

1字节

127列×48行

2字节

64列×48行

字符倍数

X:1－8倍，Y:1－8倍

触摸特性

操作方式

模拟电阻式

触摸分辨率

1024（W）×1024（H）

机械寿命

100万次以上

表面处理

坚硬涂层，非眩光精加工5%

功能开关

功能开关数目

8个开关

实时时钟

内置

外部接口

与PLC连接（CN1：D-sub 25pins）

RS-232，RS-422/485，异步方式，数据长度：7、8位，奇偶校验：奇，偶，无，停止位：1，2 位，波特率：4800、9600、19200、38400、57600、76800、115200bps

数据传送/其他外部接口1、2（modular 8针）

RS-232C，RS-422/485(2-线系统），CREC，条形码阅读机，V-I/O，Multi-Link 2温控器网络/PLC2WAY，V-Link

打印机接口

—

CF卡接口

兼容CompactFlash^TM

以太网10BASE-T（V7i标准安装）

兼容IEEE802.3 波特率：10Mbps 电缆：100Ω双胶线 类别5 最长长度100M

USB接口

Type A, Type B

时钟&存储器备份

电池

硬币型锂一次性电池

存储器备份

SRAM 128KB

备份期限

五年（环境温度25℃）

日历精度

中断±90秒每月（环境温度25℃）

扩展存储单元（可选）

V7EM-F，V7EM-S，V7EM-L

Video（可选）

GU-00

RGB输入（可选）

GU-01

RGB输出（可选）

GU-02

声音输出（可选）

GU-03

通讯单元（可选）

CU-xx
